Utilisées dans de nombreux logements qui ne disposent pas d’un raccordement à un réseau collectif d’assainissement ou pour un usage ponctuel, les pompes de relevage sont des installations techniques. Elles sont généralement réservées au traitement des eaux usées domestiques mais sont en réalité polyvalentes. Il faut éviter de choisir un modèle par défaut, sans prendre en compte de nombreux paramètres que sont notamment la granulométrie, le débit, la pression ou encore la hauteur et la longueur du relevage. Atelec vous aide à mieux comprendre le fonctionnement d’une pompe de relevage pour effectuer votre choix.
La pompe de relevage : définition
La pompe de relevage, consiste à relever des eaux chargées, sales ou pluviales. Elles sont notamment utilisées par certains logements qui n’ont pas la pente nécessaire pour un écoulement gravitaire vers le “tout-à-l’égout” public ou la station d’assainissement individuelle non collective.
Sans cette pompe de relevage, l’évacuation des eaux usées n’est plus possible : les toilettes et les éviers débordent !
Le pompage peut s’effectuer à l’aide de différents types de pompes que l’on désigne souvent avec le terme “station de relevage”.
La station de relevage est en réalité l’enveloppe ou la citerne (souvent en plastique vert ou noir) dans laquelle est posée la pompe, placée à l’intérieur. La pompe est ainsi submersible puisqu’elle est positionnée dans la cuve de la station de relevage qui la protège.
C’est un moteur électrique qui, associé à une turbine adaptée au liquide à pomper, apporte de la puissance hydraulique permettant d’aspirer l’eau et de la faire remonter plus en hauteur.
eaux chargées
Les eaux chargées, qui contiennent des matières solides, comme du papier toilette, nécessitent un système de pompage adapté.
Il est important de disposer d’un produit qui vous permet le relevage de ces eaux pouvant contenir des éléments en suspension comme les matières fécales issues des toilettes, afin d’éviter la formation de bouchons ou une congestion.
Atelec vous guide vers des modèles robustes et fiables, avec une turbine adaptée pour l’évacuation d’éléments en suspension ayant un diamètre important.
- Durabilité des matériaux : fonte et inox
- Diamètre de refoulement : 2'' femelle (50 mm)
- Débit allant de 0 à 27 m3/h avec une hauteur manométrique maximale de 9,5 m
- Diamètre maximal des particules solides : 45 mm Turbine à effet vortex
- Sortie de vidange : 2'' (50 mm)
- Niveau de vidange par rapport au fond : 50 mm
- Température du liquide pompé : + 40 °C
- Corps, couvercle moteur, enveloppe moteur, pied d'aspiration et turbine vortex : fonte
- Étanchéité : presses étoupes INOX et résinés, garniture mécanique en carbure de silicium et joint à lèvres
- Version automatique en monophasée : commande par flotteur
- Pompe de relevage équipée d'un câble de 10 mètres
- Relevage des eaux chargées avec des matières solides jusqu'à 45 mm de diamètre grâce à une turbine à effet vortex et un diamètre de refoulement de 2'' (50 mm)
- Transfert des eaux usées fortement chargées : eaux usées WC, papier toilette, eaux usées domestiques
- Pompe idéale pour la collecte et le drainage des eaux chargées et usées avec un réseau d'égout public ou privé
- Pompe également idéale pour l'évacuation des eaux pluviales
- Pompe professionnelle et fiable compatible avec de nombreuses stations de relevage individuelles
Eaux usées
Bien que moins souillées que les eaux chargées, les eaux usées contiennent parfois quelques éléments issus d’une utilisation normale à domicile tels que :
- l’eau issue de la douche
- les traces de dentifrices
- du savon…
Une pompe de relevage pour ces eaux usées est recommandée si le point de collecte est situé en-dessous du niveau du tout-à-l’égout.
Nous disposons d’une offre de pompes avec plusieurs profondeurs d’utilisation ainsi qu’une forte plage de tolérance aux températures de liquide.
- Excellent rapport qualité/prix
- Turbine inox à effet vortex pour des particules jusqu'à 20 mm
- Qualité professionnelle : tous les éléments métalliques en contact avec le liquide sont en inox
- Service continu possible grâce au refroidissement total du moteur
- Profondeur d'utilisation jusqu'à 10 m sous le niveau d'eau
- Température du liquide jusqu'à 50 °C en continu et 90 °C par un fonctionnement intermittent de 3 minutes
- Passage de corps solides en suspension : jusqu'à un diamètre de 20 mm
- Niveau de vidange : jusqu'à 25 mm du fond
- Service continu si nécessaire
- Sortie de refoulement : filetage femelle 1''1/4
- Relevage des eaux usées légèrement à moyennement chargées
- Eaux usées douches, machines à laver, lavabos, éviers
- Système d’arrosage et d’irrigation demandant un niveau de débit et de pression important
- Eaux usées de WC après un filtre séparateur de station d'assainissement autonomete
Anti-lingettes
Il est fréquent de retrouver des lingettes (*) de nettoyage coincées dans les pompes de relevage des systèmes d’assainissement collectifs (dans les campings, les hôtels et établissements de loisirs) ou lorsque plusieurs logements individuels sont raccordés à une station. Il existe des pompes de relevage avec une turbine spéciale pour se débarrasser des matières fibreuses. On appelle ce système anti-lingettes, pour réduire ce risque de manière totale ou presque.
(*) On appelle lingettes, des petites serviettes jetables destinées au nettoyage et à la désinfection des tables, cuisine, cuvettes de toilettes. Ces lingettes sont construites avec des fibres synthétiques donc très souples et indéchirables, si bien que lorsqu’elle sont jetées dans le fond des WC plutôt que dans la poubelle de tri par des opérateurs négligents, elles finissent par se coincer autour de la turbine de la pompe. Elles s’enroulent autour de la roue et bloquent l’arbre moteur. Le moteur électrique s’échauffe et finit par s’auto-détruire.

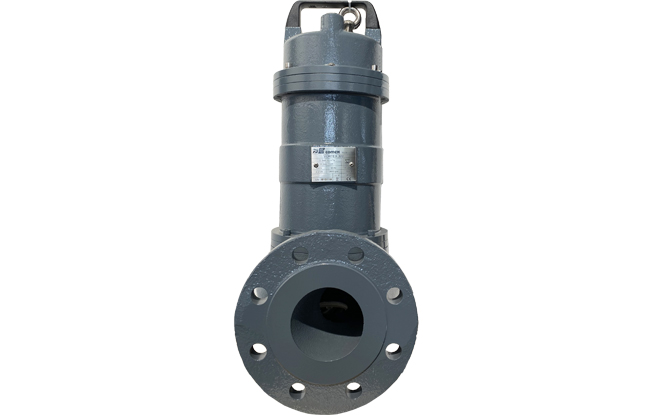

- Turbine spéciale anti-lingettes
- Hauteur manométrique supérieure à 14 mètres
- Double garniture mécanique en bain d'huile
- Moteur 4 pôles 1500 tr/min
- Construction robuste en fonte
- Turbine unique pour matières fibreuses et lingettes
- Débit allant de 28 m3/h à 105 m3/h
- Profondeur maximale d'immersion de 12 mètres
- Diamètre de refoulement DN 100 soit 4''te
- Diamètre des particules solides : 85 mm
- Relevage des eaux urbaines, agricoles ou industrielles
- Conseillée pour les eaux usées avec des lingettes ou matières fibreuses
Lorsque votre besoin est d’évacuer des eaux claires ou très peu chargées afin de maintenir une atmosphère sèche (par exemple dans un sous-sol ou un garage), alors vous avez besoin d’une pompe vide-cave. De nombreux modèles existent, adaptés également à l’eau de ruissellement ou aux eaux pluviales.

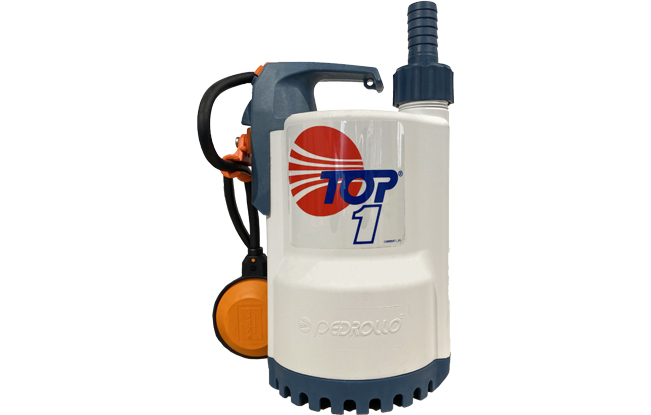

La particularité d’une pompe vide cave est qu’elle possède un flotteur permettant un arrêt automatique en cas de niveau d’eau trop bas : une sécurité pour que l’appareil ne fonctionne pas à vide, ce qui risque d’entraîner une surchauffe. Il s’agit d’une pompe qui peut être placée en permanence ou servir en cas d’urgence (local inondé, nettoyage, vidange, etc.).
- Assèchement d'urgence des petits locaux inondés (caves, garages, etc...) et vidange de puisard
- Qualité professionnelle
- Niveau de vidange à 14 mm
- Fonctionnement continu si nécessaire
- Corps, crépine d’aspiration et turbine en technopolymère
- Moteur MONOPHASÉ 2900 T/mn, S1 (service continu) – 0,25 Kw - 50 Hz
- Double enveloppe, moteur refroidi par le liquide pompé
- Protection IPX8 Classe F
- Interrupteur à flotteur et protection thermique incorporée
- Arbre et carcasse moteur INOX
- Double étanchéité en bain d’huile (1 garniture + 1 joint à lèvre)
- Température du liquide jusqu’à + 40°C
- Passage maxi : Ø 10 mm
- Orifice DN : 1’’¼
- Niveau de vidange : 14 mm
- Immersion maximum 3 m
- Livrée avec câble d’alimentation 10 m + prise normalisée et raccord cannelé 2 pièces
- La pompe TOP est adaptée au drainage d'eaux claires ou troubles sans particules abrasives
- Vidange des bassins, nettoyage des locaux inondés, des garages, des caves inondées
Réaliser un devis
Vous cherchez une pompe de relevage adaptée pour régler vos problèmes d’évacuation d’eaux usées, assainir une cave ou encore vidanger une piscine ou un bassin ? Entre la granulométrie de l’appareil, la pression en bars ou encore le débit, la pression et la HMT (hauteur manométrique totale), vous ne savez plus où donner de la tête ? Les experts Atelec sont là pour vous renseigner et vous orienter vers la pompe de relevage qui correspond à votre besoin. Notre équipe prend également en charge toutes vos demandes de réparation ou d’entretien de pompes déjà en place. Si vous constatez des dysfonctionnements, si une panne subite est apparue ou si vous avez besoin de conseils pour renouveler votre matériel de pompage, contactez-nous.
La zone d'intervention d'Atelec pour les pompes de relevage
Atelec est votre partenaire pour votre recherche de produits techniques dans la famille des pompes, des réservoirs et de tous les accessoires adaptés. Nous proposons aussi bien des pompes immergées que des pompes de surface ou des pompes de relevage. Nous sommes à votre service en Loire-Atlantique ainsi qu’en Vendée. Nous intervenons par exemple à Beauvoir-sur-Mer, à Saint-Hilaire-de-Riez, à Notre-Dame-de-Monts, à Machecoul pour l’installation ou la réparation de votre pompe. Vous pouvez nous retrouver dans notre magasin situé à Challans.
Témoignages d'installation de pompes de relevage

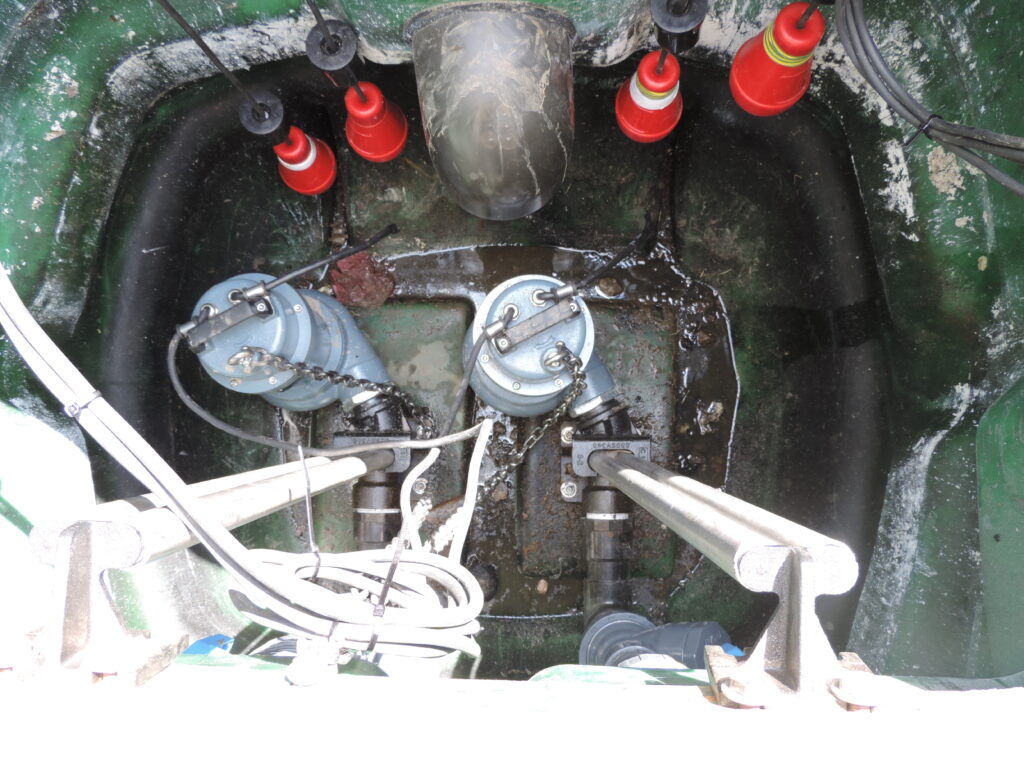

Installation double pompe
réalisation par Atelec en 2022
à Noirmoutier

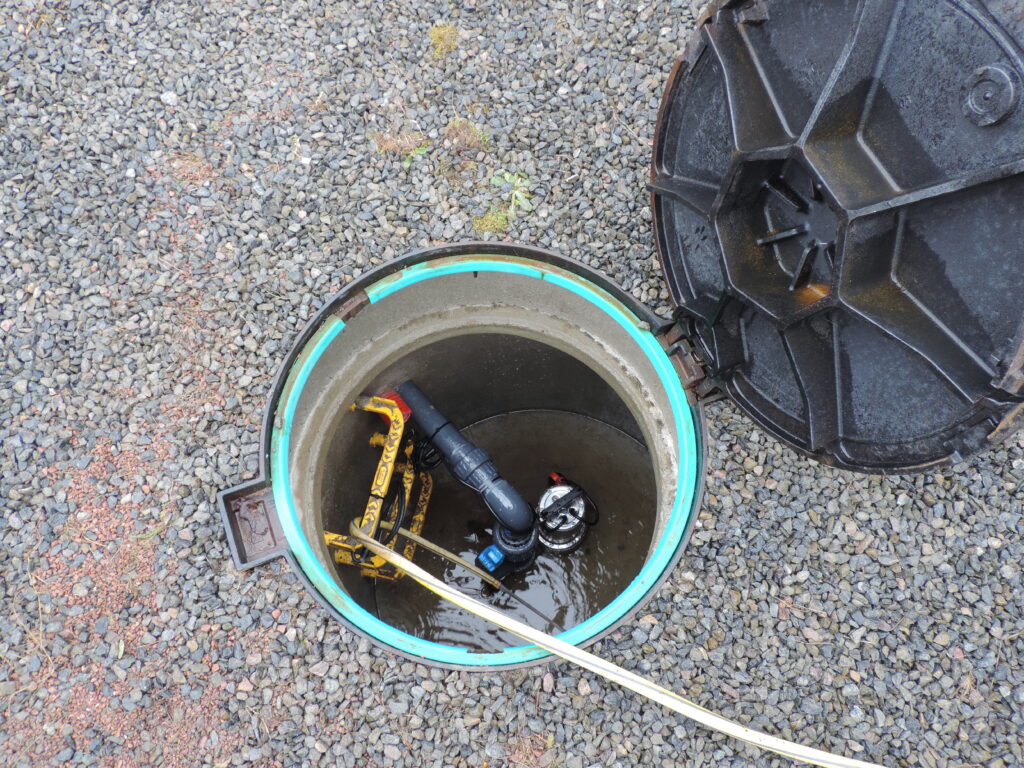

Installation pompe de relevage
réalisation par Atelec en 2021
à Challans

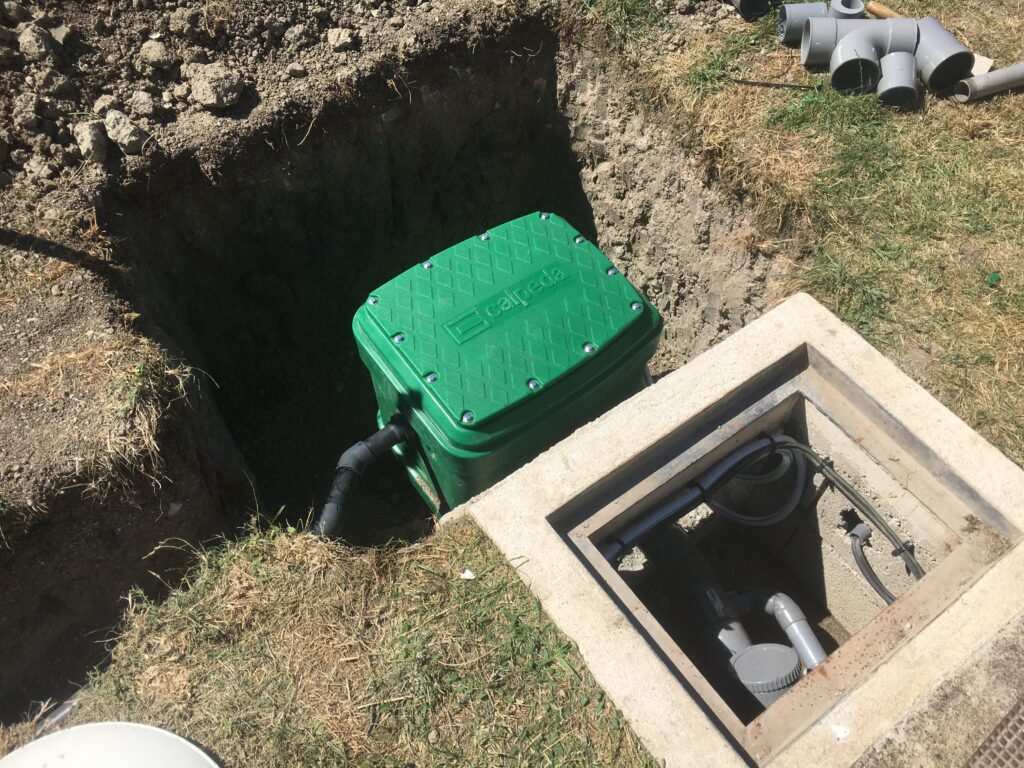

Installation station de relevage
réalisation par Atelec en 2022
à Bretignolles-sur-Mer
Vos questions fréquentes
Pour bien assurer l’évacuation des effluents de votre logement, qu’il s’agisse d’eaux chargées, d’eaux usées ou claires, un entretien régulier est nécessaire. Selon que votre pompe soit utilisée en permanence ou de manière ponctuelle, et en fonction de la nature des eaux relevées, une vidange de la cuve puis un nettoyage des parois et du flotteur peut être recommandé une à trois fois par an. Un contrôle de l’étanchéité des passages de câbles et du bon fonctionnement du condensateur est aussi recommandé, tout comme un contrôle visuel de la propreté de la chambre de la turbine.
Vous pouvez confier cet entretien régulier à un spécialiste comme Atelec.
Il s’agit d’une vérification annuelle des éléments suivants :
- contrôle du circuit de commande et de permutation des 2 pompes ou de la pompe individuelle
- propreté autour de la turbine de la pompe de relevage
- fonctionnement et nettoyage du ou des flotteurs
- fonctionnement des clapets anti-retour
- recherche et correction des bruits anormaux
- contrôle des paramètres électriques du moteur
- contrôle des presse-étoupes
- état de gonflement des câbles électriques
- état général de la pompe
Pour bien dimensionner une pompe de relevage, il faut s’intéresser à la hauteur entre le fil d’eau d’arrivée et l’évacuation souhaitée. C’est aussi la longueur de relevage qui importe. Cette distance est mesurée depuis le poste de relevage jusqu’à l’égout ou l’exutoire. Il est important de connaître la distance (à quelques mètres près) pour choisir une pompe de relevage adaptée. En effet, plus la longueur sera importante et plus il vous faudra une pompe disposant d’une puissance élevée avec un bon débit pour relever l’eau. En effet les pertes de charges dans le tuyau sont à intégrer au calcul total pour dimensionner correctement la pompe. En cas de sous-dimensionnement du modèle, la pompe n’évacuera pas assez d’eau.
Dans l’idéal, l’emplacement d’une pompe de relevage se situe entre le réseau d’évacuation de votre logement et les égouts. Il est ainsi recommandé de positionner la pompe sous la terre, en prenant soin de la raccorder au réseau électrique et en laissant un accès (regard ou trappe) pour son entretien. Il est indispensable de fixer dans le sol la cuve étanche qui contient la pompe de relevage et qui forme la station.
